Надежность любого капитального сооружения напрямую зависит от качества его фундамента. В современном строительстве, особенно при возведении высотных зданий, мостов и промышленных объектов, широкое применение нашли железобетонные сваи. Однако процесс их погружения или бетонирования непосредственно в грунте (буронабивные сваи) сопряжен с рисками образования скрытых дефектов. Поскольку визуальный осмотр подземной части конструкции невозможен, инженеры прибегают к методам неразрушающего контроля. Одним из наиболее эффективных, оперативных и востребованных способов проверки является метод акустической дефектоскопии, также известный как SIT (Sonic Integrity Testing).
Физические основы и принцип действия метода SIT
Метод акустической дефектоскопии базируется на теории распространения упругих продольных волн в твердых средах. Суть технологии заключается в инициации низкочастотного акустического импульса на оголовке сваи и последующей регистрации отраженных сигналов. Для проведения испытания к ровной, предварительно зачищенной поверхности оголовка сваи крепится высокочувствительный датчик (акселерометр). Затем специалист наносит легкий удар специальным ручным молотком с пластиковым или резиновым бойком. Этот удар генерирует звуковую волну, которая устремляется вниз по стволу сваи.
«Акустическая волна распространяется по бетону с постоянной скоростью (обычно от 3500 до 4200 м/с). Если ствол сваи однороден, волна беспрепятственно доходит до ее пяты (нижнего конца) и отражается обратно к датчику. Если же на пути волны встречается изменение плотности или сечения, часть энергии отражается преждевременно, сигнализируя об аномалии».

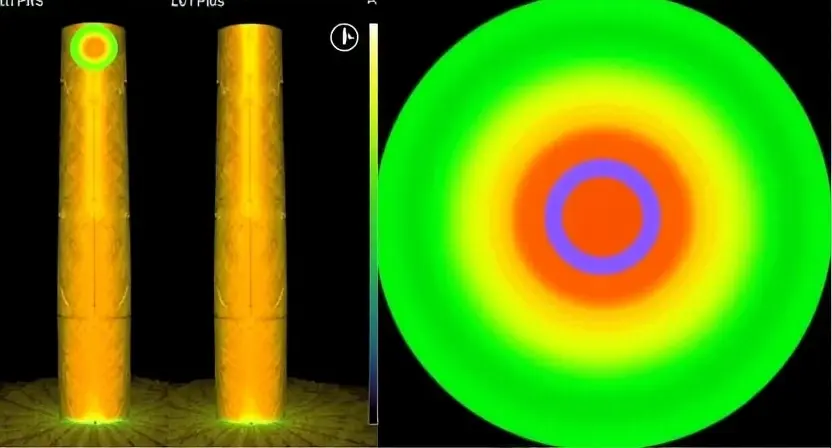

Сигналы, уловленные датчиком, передаются на портативный анализатор, где преобразуются в графическое отображение — рефлектограмму. Специальное программное обеспечение фильтрует шумы, усиливает сигнал, затухающий с глубиной, и позволяет инженеру детально изучить профиль сваи. По времени возврата сигнала вычисляется длина конструкции, а по амплитуде и фазе промежуточных отражений — характер возможных повреждений.
Практическое применение и выявляемые дефекты
Акустическая дефектоскопия применяется на всех этапах строительства: от приемки свайного поля до оценки состояния фундаментов реконструируемых зданий. Метод особенно актуален для буронабивных, буроинъекционных и забивных свай. Благодаря высокой скорости тестирования (проверка одной сваи занимает всего несколько минут), за одну рабочую смену можно обследовать сотни элементов, что делает этот подход экономически выгодным.
С помощью сейсмоакустического тестирования специалисты могут выявить целый ряд серьезных нарушений сплошности железобетона. Основные виды дефектов и их влияние на конструкцию представлены в таблице ниже.
| Тип дефекта | Причины возникновения | Влияние на несущую способность |
|---|---|---|
| Сужение ствола (шейка) | Обрушение стенок скважины при бетонировании, вымывание бетона грунтовыми водами. | Критическое снижение прочности на сжатие и изгиб, риск перелома сваи. |
| Уширение ствола | Избыточное давление бетона в слабых грунтах, образование каверн. | Обычно не снижает несущую способность, но приводит к перерасходу материалов. |
| Трещины и разломы | Чрезмерные усилия при забивке, температурные деформации, подвижки грунта. | Нарушение целостности, проникновение влаги к арматуре, коррозия. |
| Включения грунта/шлама | Некачественная очистка забоя скважины перед заливкой бетона. | Образование слабых зон, отсутствие сцепления бетона, просадка фундамента. |
Подробнее про Испытание свай методом SIT можно узнать на специализированных инженерных и строительных порталах, где описываются технические регламенты и нормативы проведения работ.
Ограничения метода и особенности интерпретации данных
Несмотря на высокую информативность, метод SIT имеет определенные ограничения, которые необходимо учитывать при комплексной оценке фундаментов. В первую очередь, акустическая дефектоскопия не позволяет определить фактическую несущую способность сваи — для этого требуются статические или динамические испытания нагрузкой. Метод направлен исключительно на проверку геометрической сплошности и длины.
Кроме того, затухание акустической волны в бетоне и грунте ограничивает предельную длину тестируемых свай. Как правило, соотношение длины к диаметру (L/D) не должно превышать 30-40. Если свая слишком длинная или находится в плотных водонасыщенных грунтах, сигнал от ее пяты может быть неразличим на фоне фоновых помех.
«Интерпретация рефлектограмм требует высокой квалификации инженера. Ложные отражения могут возникать из-за резкого изменения свойств окружающего грунта, наличия технологических стыков или выступающей арматуры. Только опытный специалист способен отличить конструктивную особенность от реального дефекта».
В заключение следует отметить, что метод акустической дефектоскопии (SIT) является неотъемлемым инструментом современного геотехнического контроля. Его применение сводит к минимуму риски возведения зданий на дефектных фундаментах, обеспечивая долговечность и безопасность строительных объектов. Правильное использование оборудования в сочетании с грамотной аналитикой полученных данных позволяет строителям своевременно выявлять брак и принимать обоснованные решения о необходимости ремонта или дублирования свайных конструкций.
