Электрические щиты и шкафы являются фундаментальными элементами любой современной системы энергоснабжения, будь то частное домовладение, многоквартирный дом, производственный цех или коммерческий объект. Их главная задача заключается в безопасном приеме, распределении и учете потребляемой электроэнергии, а также в надежной защите кабельных линий от токовых перегрузок и коротких замыканий. При проектировании или модернизации электросети одним из самых ответственных этапов становится грамотный подбор коммутационной оболочки. Изучая каталог щитового оборудования, специалисты и рядовые потребители сталкиваются с обширным ассортиментом моделей, которые различаются по множеству технических параметров. Чтобы сделать правильный выбор, гарантирующий долговечность и безопасность инфраструктуры, необходимо детально разбираться в применяемых материалах, типах конструкций и классах изоляции.
Материалы изготовления: пластик против металла
Выбор материала корпуса напрямую зависит от будущих условий эксплуатации и назначения устройства. На современном электротехническом рынке доминируют два основных типа материалов: специальные негорючие полимеры и листовая сталь.
Пластиковые боксы чаще всего применяются в бытовом секторе — в квартирах, загородных домах и небольших офисных помещениях. Они отличаются эстетичным внешним видом, малым весом и абсолютной устойчивостью к коррозии. Кроме того, современные полимеры выступают в роли отличного диэлектрика (не проводят электрический ток), что существенно повышает безопасность их повседневного использования. Дверцы таких шкафов часто делают прозрачными или затемненными, что позволяет визуально контролировать состояние автоматических выключателей, не открывая сам щиток. Однако пластик имеет ограничения по механической прочности.

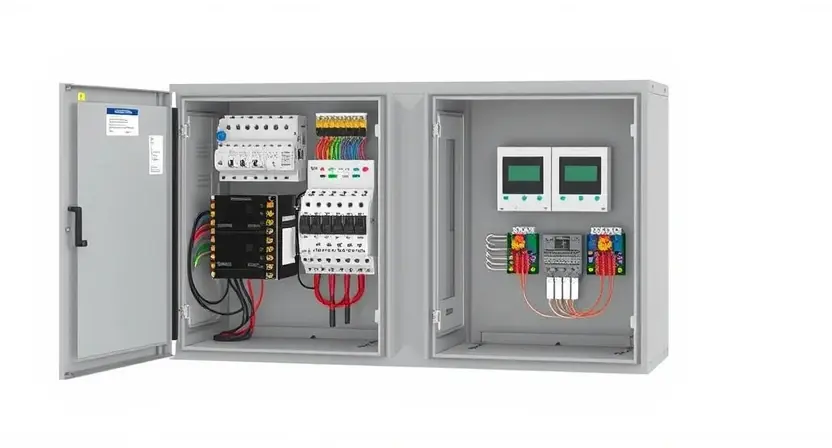

Металлические распределительные шкафы, напротив, предназначены для более суровых условий. Их производят из прочной листовой стали с последующим нанесением порошкового антикоррозийного покрытия. Такие конструкции обладают высокой антивандальной стойкостью и способны выдерживать значительные физические нагрузки. Обязательным требованием при монтаже металлических корпусов является их надежное заземление.
Правильно подобранный материал корпуса не только обеспечивает долговечность электрического узла, но и является ключевым фактором пожарной безопасности всего здания. На промышленных объектах и в местах общественного пользования использование металлических оболочек часто является строгим стандартом.
Конструктивные исполнения и способы монтажа
По типу установки все распределительные узлы делятся на две большие категории: встраиваемые и навесные. Выбор конкретного варианта определяется архитектурными особенностями помещения и типом проложенной электропроводки.
Встраиваемые модели (скрытой установки) монтируются в заранее подготовленные ниши в стене. После завершения отделочных работ снаружи остается видна только декоративная дверца с рамкой, что делает их идеальным решением для жилых интерьеров, где важна визуальная чистота пространства. Навесные шкафы крепятся непосредственно на поверхность стены. Это оптимальный выбор для наружной проводки, кабельных трасс в лотках или в тех случаях, когда штробление стен невозможно по техническим причинам (например, в деревянных срубах, гаражах или на заводских линиях).
| Параметр сравнения | Навесные (открытая установка) | Встраиваемые (скрытая установка) |
|---|---|---|
| Сложность монтажа | Минимальная (фиксация на несущей поверхности) | Высокая (требуется обустройство глубокой ниши) |
| Визуальная интеграция | Заметны в пространстве, выступают за плоскость стены | Максимально скрыты, органично сливаются с интерьером |
| Совместимый тип проводки | Открытая прокладка, кабель-каналы, гофротрубы | Скрытая прокладка (внутри стен или перегородок) |
| Теплоотвод оборудования | Естественное охлаждение происходит более эффективно | При высокой плотности автоматов может требоваться вентиляция |
Степень защиты (IP): международный стандарт безопасности
Одним из важнейших технических параметров любого электрического шкафа является индекс IP, который указывает на степень защиты содержимого оболочки от проникновения твердых предметов, строительной пыли и влаги. Этот показатель состоит из двух цифр: первая (от 0 до 6) обозначает защиту от твердых частиц и пыли, вторая (от 0 до 8) — уровень изоляции от разрушительного воздействия воды.
Для сухих отапливаемых жилых помещений, коридоров или спален обычно достаточно щитков с базовым классом защиты IP20 или IP30. Это означает, что внутрь не попадут крупные предметы и исключено случайное касание токоведущих частей пальцами, но защита от жидкостей в таких моделях отсутствует. Если оборудование планируется устанавливать в помещениях с периодически повышенной влажностью или запыленностью, таких как неотапливаемые подвалы, мастерские или автомойки, потребуются модификации с индексом IP44 или IP54.
Для уличной эксплуатации под открытым небом необходимо выбирать шкафы с максимальной герметичностью — IP65 или IP66. Такие устройства оснащаются плотными резиновыми уплотнителями по контуру двери и защитными сальниками для ввода кабеля, что позволяет им выдерживать проливной дождь, снегопады и направленные струи воды.
Помимо внешних характеристик, эксперты настоятельно рекомендуют обращать внимание на внутреннюю вместимость. При выборе размера шкафа следует оставлять резерв свободного места на DIN-рейках — около 15-20% от общего числа модулей. Это позволит в будущем без проблем добавить новые электрические линии при появлении дополнительных мощных потребителей энергии. Анализ условий эксплуатации, точный расчет габаритов, выбор надежного материала и правильного класса пылевлагозащиты — это комплексный подход, гарантирующий бесперебойную работу всей электрической сети на десятилетия.
