Железобетонные плиты ПДН: характеристики, производство и монтаж

Железобетонные плиты ПДН (плиты дорожные низкого напряжения) широко используются в дорожном и промышленном строительстве. Они обеспечивают прочное и долговечное покрытие для дорог, площадок, промышленных объектов и временных транспортных магистралей. Рассмотрим конструктивные особенности, технические характеристики, производство, транспортировку и монтаж плит ПДН.

Назначение и конструктивные особенности дорожных плит

Плиты ПДН применяются для:

• Устройство автомобильных и промышленных дорог.
• Создания временных и постоянных площадок для складских и строительных нужд.
• Покрытий для подъездов, парковок и аэродромных площадок.

Конструктивные особенности плит ПДН:

• Железобетонная монолитная структура, армированная стальной арматурой.
• Прямоугольная форма с размерами, стандартизированными ГОСТ.
• Поверхность с антикоррозийной обработкой и рифлением для сцепления с транспортом.
• Устойчивость к нагрузкам до нескольких десятков тонн.

Технические характеристики и требования стандартов

Основные технические параметры плит ПДН:

• Длина: 1,5–3 м; ширина: 1,2–1,5 м; толщина: 0,12–0,16 м.
• Прочность бетона: не ниже класса В25–В30.
• Армирование стальной сеткой или продольными стержнями.
• Морозостойкость: не менее F200, водонепроницаемость: W6–W8.
• Вес одной плиты: 1,5–2,5 тонны в зависимости от размеров и толщины.

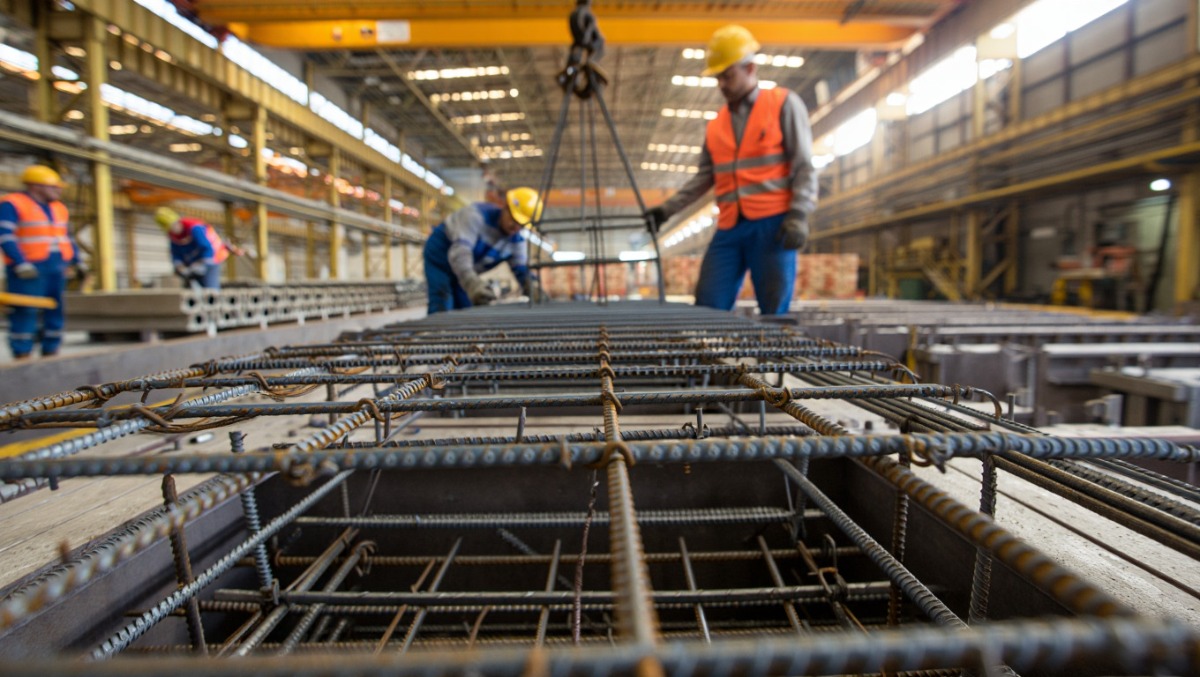

Этапы изготовления и контроль качества продукции

Процесс производства включает несколько ключевых этапов:

• Подготовка бетонной смеси и арматуры.
• Заливка бетона в опалубку с равномерным распределением арматуры.
• Виброуплотнение для удаления воздуха и повышения плотности.
• Термообработка и набор прочности в течение 14–28 дней.
• Визуальный контроль поверхности и геометрических размеров.
• Испытания на прочность, морозостойкость и водонепроницаемость.

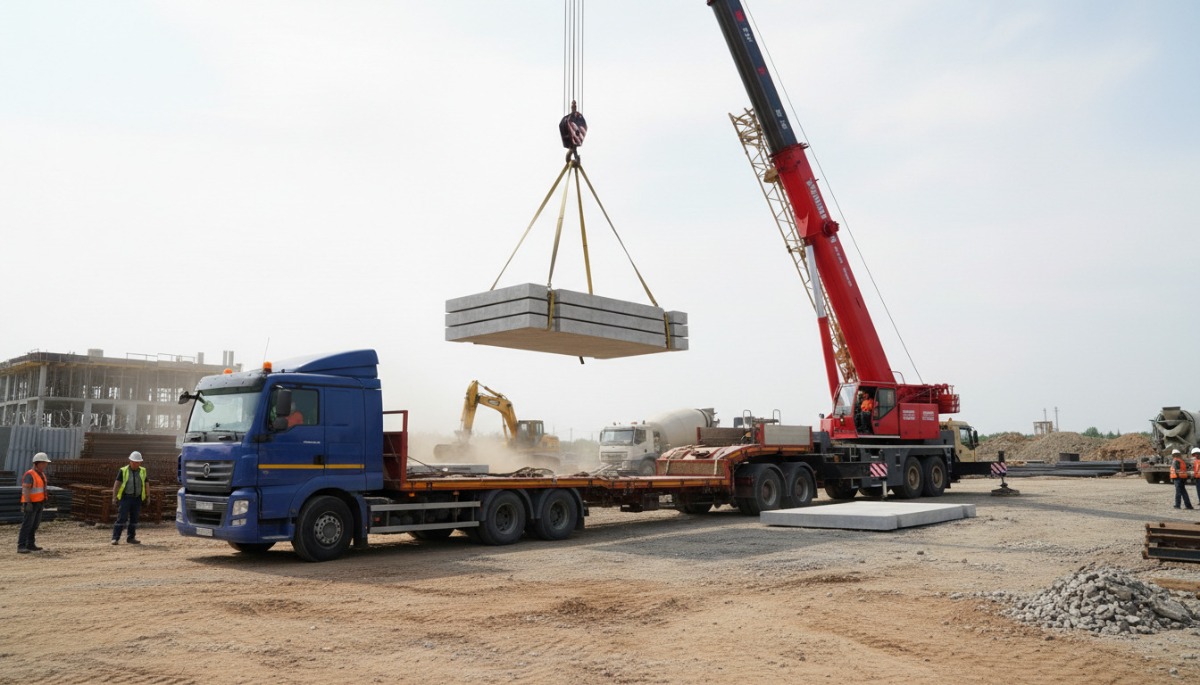

Правила транспортировки и хранения на объекте

Правильная транспортировка и хранение обеспечивают сохранность плит:

• Перевозка с использованием кранов, стропов и специальных поддонов.
• Размещение на ровной поверхности с подкладками для предотвращения деформации.
• Защита от влаги и механических повреждений при хранении.
• Разгрузка только при соблюдении безопасных углов подъема и крепления.

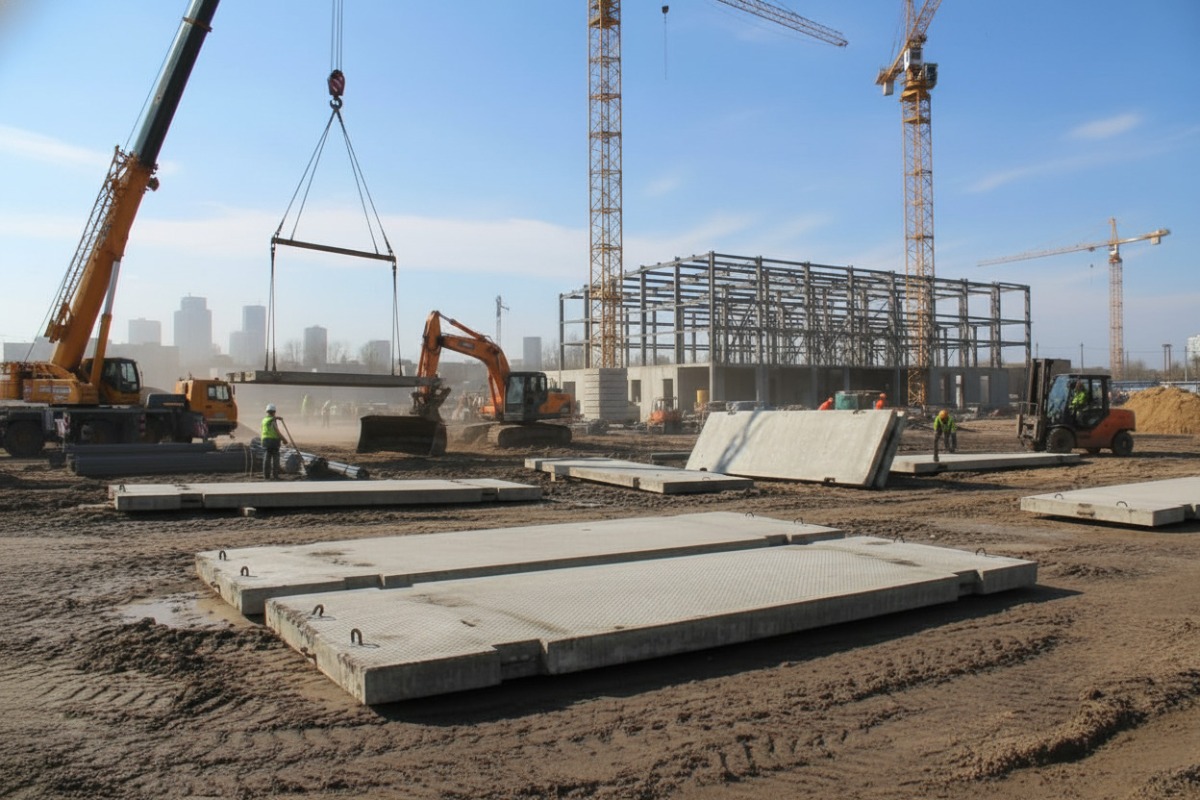

Технология укладки и особенности эксплуатации

Монтаж плит ПДН требует соблюдения технологий:

• Выравнивание и подготовка основания, включая песчаную или щебеночную подсыпку.
• Укладка плит с минимальными зазорами для равномерной нагрузки.
• Фиксация и соединение плит при необходимости с использованием замков или монтажных швов.
• Регулярный контроль состояния покрытия, устранение трещин и смещений.
• Соблюдение допустимых нагрузок и ограничение движения тяжелой техники на этапе эксплуатации.

Таблица основных характеристик плит ПДН

Железобетонные плиты ПДН обеспечивают долговечное и надежное покрытие для дорог и промышленных объектов. Правильный выбор, производство, транспортировка и монтаж плит напрямую влияют на долговечность и безопасность эксплуатации покрытия.
